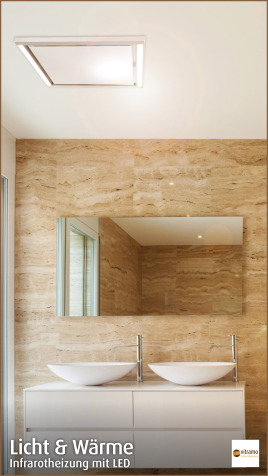

Wenn Infrarotheizung und LED-Leuchte eins werden: Die Vitramo VH-LED

Licht- und Infrarotheizung der Baureihe VH-LED

Anwendungsbereiche: Badezimmer, Flure, Gäste-WC, kleinere Räume

Produktbeschreibung

Die Baureihe VH-LED von Vitramo kombiniert ein elektrisches Infrarot-Deckenheizsystem mit einer vollständig integrierten LED-Leuchte zu einem einzigen, designorientierten Deckenelement. Das System eignet sich insbesondere für die Aufputzmontage an der Decke oder für die Abhängung an Seilen und adressiert Anwendungsfälle, in denen Heizen und Beleuchten platzsparend und ästhetisch anspruchsvoll in einem Bauteil zusammengeführt werden sollen.

Konstruktion und Aufbau

Das Heizelement ist im Sandwich-Aufbau gefertigt. Die Frontscheibe besteht aus einer Einscheiben-Sicherheitsglasscheibe (ESG) aus eisenoxidarmem Weißglas, satiniert, 5 mm stark, in der Standardfarbe ähnlich RAL 9010. Rückseitig wird die Scheibe durch eine elektrische Heizschicht erwärmt, die glasfaserverstärkt in eine Kunststoffmasse eingebettet ist. Eine hochwirksame Wärmedämmung auf der Rückseite minimiert Rückwärtsverluste und maximiert den Strahlungswirkungsgrad nach vorne in den Raum. Eine Aluminiumabdeckung umschließt Rückseite und Seiten und komplettiert den Aufbau. Das Gesamtgewicht des Heizelements beträgt 7,2 kg.

Die maximale Oberflächentemperatur beträgt 190 °C. Bei Deckenmontage – der von Vitramo empfohlenen Einbauposition – wird ein hoher Strahlungsanteil erreicht.

Wirkprinzip der Infrarotheizung

Strahlungsorientiert arbeitende Vitramo-Deckenheizelemente erwärmen die Raum-Hüllflächen so gleichmäßig, dass zwischen den einzelnen Flächen nur geringe oder keine Temperaturunterschiede entstehen. Die Raumluft erwärmt sich erst im Kontakt mit diesen warmen Oberflächen – nahezu strömungsfrei und ohne konvektive Luftbewegung. Dies führt zu einem behaglichen, zugfreien Raumklima, das insbesondere in Feuchträumen wie Badezimmern hygienische Vorteile bietet.

Integrierte LED-Leuchteneinheit

Der Leuchtenrahmen ist über rückseitige Verbindungswinkel fest mit dem Heizelement verbunden und bildet mit diesem eine bauliche Einheit. Er besteht aus gebürsteten und eloxierten Aluminiumstrangpressprofilen, die über Eckverbinder miteinander verbunden sind. Zweiseitig gegenüberliegende Profile sind als Leuchteneinheit mit hinterleuchteten, diffusen Acrylglasabdeckungen ausgeführt.

Die Bestückung erfolgt mit High-Brightness-LED-Platinen mit stabilisierter Farbtemperatur von 4.000 K (Neutralweiß) und einem Farbwiedergabeindex von Ra 90. Die LED-Leistung beträgt 2 × 10 W, der Gesamtlichtstrom liegt bei ca. 2.600 lm. Das Betriebsgerät ist ein schaltbarer Konverter des Fabrikats luxwerk, integriert in einem der angrenzenden Aluminiumprofile mit Blindabdeckung in Profilfarbe. Die Leuchteneinheit ist mit wärmebeständiger Verdrahtung ausgeführt und entspricht der Schutzklasse I. Das Gewicht der Leuchteneinheit beträgt ca. 3,5 kg.

Die Leuchteneinheit wird elektrisch getrennt vom Heizelement geschaltet, sodass Licht und Wärme unabhängig voneinander geregelt werden können.

Elektroanschluss und Installation

Die Heizelemente sind mit einem Stecker am Gerätedeckel ausgestattet, der zur lose mitgelieferten Anschlussbuchse passt. Vitramo-Heizelemente werden ohne Netzstecker geliefert und dürfen ausschließlich durch eine Elektrofachkraft installiert werden.

Ökodesign-Konformität und Regelung

Für den Betrieb als ortsfestes Einzelraumheizgerät zur Temperierung geschlossener Räume ist gemäß Ökodesign-Verordnung ein externer Raumthermostat erforderlich. Dieser muss mindestens über eine Wochenprogrammierung, eine Erkennung offener Fenster sowie eine adaptive Regelung des Heizbeginns und/oder eine Fernbedienoption außerhalb des Gebäudes verfügen. Vitramo empfiehlt hierzu das Raumthermostat VTD-UP (Unterputz) sowie Geräte der Baureihe VTX, die speziell für Vitramo Decken- und Wandheizelemente ausgelegt sind und den ökodesignkonformen Betrieb sicherstellen.

Planungshinweise

Die VH-LED ist für Planer und Architekten besonders dann relevant, wenn in kompakten Räumen – insbesondere Bädern nach GEG- und Ökodesign-Anforderungen – Heizung und Beleuchtung in einem einzigen Deckenelement zusammengeführt werden sollen. Durch den getrennten Schaltkreis für Licht und Heizung bleibt die Flexibilität in der Haustechnikplanung vollständig erhalten. Die Abhängemontage an Seilen ermöglicht zudem eine variable Einbauhöhe unabhängig von der Deckenkonstruktion.

Hersteller: Vitramo GmbH | Tauberbischofsheim, Baden-Württemberg | www.vitramo.de
